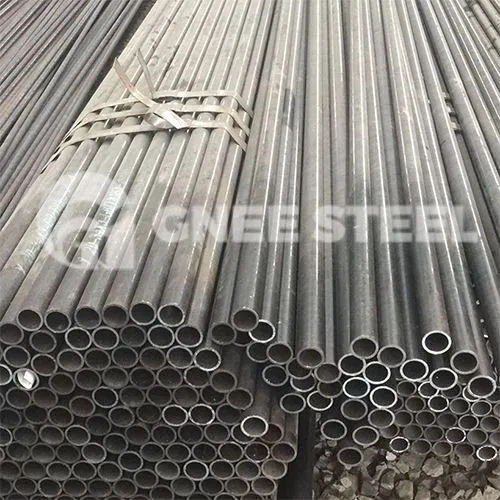

ASME SA335 / ASTM A335 Опис сталевої труби

ASME SA335 / ASTM A335, Chrome - Мольна труба - це безшовна феритна сплава - сталева труба, що виробляється в номінальній або мінімальній товщині стінки для високої температури. Упорядкована труба для цієї специфікації повинна бути придатною для згинання, флангу, подібних операцій формування та для зварювання синтезу.

ASTM A335 Труби термообробка:
A335 Сталева труба сортів повинна бути розігріта та обладнана в повному - відпаленому, ізотермічному відпаленому або нормалізованому та загартованому стані. Якщо встановлений у нормалізованому та загартованому стані, мінімальна температура загартування для класів P5, P5B, P9, P21 та P22 повинна бути 675 градусів, мінімальна температура загартування для P1, P2, P11, P12 і P 15 повинна бути 650 градусів.

Рекомендується, щоб температура для загартовування була щонайменше на 50 градусів вище передбачуваної температури обслуговування; Отже, покупець повинен порадити виробнику, чи температура обслуговування складе понад 600 градусів.

Труба класів P1, P2 та P12, або гаряча - готова або холодна - намальована, може бути надана остаточна термічна обробка при 650 градусах до 705 градусів замість теплового лікування. Усі труби P5C повинні бути надані остаточну термічну обробку в діапазоні від 715 градусів до 745 градусів. Класи P92 та P911 повинні бути нормалізовані при мінімумі 1040 градусів і загартовуватися при мінімумі 730 градусів як кінцева термічна обробка. Р. Р122 повинен бути нормалізований при мінімумі 1040 градусів і загартовуватися - мінімум 730 градусів як кінцева термічна обробка. Р23 ступінь повинен бути нормалізований при мінімумі 1040 градусів із охолодженням повітря або прискореним охолодженням та загартованим при мінімумі 730 градусів як кінцева термічна обробка.

Стандарт: ASTM A335

Клас: p1, p2, p5, p9, p11, p91, p92

ОД: 10.3-660мм

WT: 1,6-60 мм

Довжина: 5,8 м-12 м або випадковий Легт

Технічне: гасіння та загартування

Застосування: газова пожежна електростанція, вугільна електростанція, заголовки та парові лінії, труби для живильної води, супергетики та реафіри.

Стандартна специфікація ASME SA335 / ASTM A335

ASME SA335 / ASTM A335 CHROME - Мольні безшовні труби Хімічний склад

Типи спермової сталі, покриті специфікацією ASTM A335 - ASME SA335, розроблені з префіксом "P", з P5 до P92. Класи P11/P22 та P91/92, як правило, зустрічаються на електростанціях, тоді як клас P5 і P9 частіше зустрічаються для застосування у нафтохімічній галузі. Класи P9 і P91 знаходяться у списку, чим дорожче (безшовна труба P91 може коштувати приблизно 5 € за кг.).

ASTM A335 Низький - Лепкова сталь (Оцінки)	Не еквівалентний	C менше або дорівнює	Мн	P менше або дорівнює	S менше або дорівнює	Si менше або дорівнює	Cr	Mo
P1	K11522	0.10~0.20	0.30~0.80	0.025	0.025	0.10~0.50	–	0.44~0.65
P2	K11547	0.10~0.20	0.30~0.61	0.025	0.025	0.10~0.30	0.50~0.81	0.44~0.65
P5	K41545	0.15	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P5b	K51545	0.15	0.30~0.60	0.025	0.025	1.00~2.00	4.00~6.00	0.44~0.65
P5c	K41245	0.12	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P9	S50400	0.15	0.30~0.60	0.025	0.025	0.50~1.00	8.00~10.00	0.44~0.65
P11	K11597	0.05~0.15	0.30~0.61	0.025	0.025	0.50~1.00	1.00~1.50	0.44~0.65
P12	K11562	0.05~0.15	0.30~0.60	0.025	0.025	0.5	0.80~1.25	0.44~0.65
P15	K11578	0.05~0.15	0.30~0.60	0.025	0.025	1.15~1.65	–	0.44~0.65
P21	K31545	0.05~0.15	0.30~0.60	0.025	0.025	0.5	2.65~3.35	0.80~1.60
P22	K21590	0.05~0.15	0.30~0.60	0.025	0.025	0.5	1.90~2.60	0.87~1.13
P91	K91560	0.08~0.12	0.30~0.60	0.02	0.01	0.20~0.50	8.00~9.50	0.85~1.05
P92	K92460	0.07~0.13	0.30~0.60	0.02	0.01	0.5	8.50~9.50	0.30~0.60

ASME SA335 / ASTM A335 Безшовний феритський сплав - Механічні властивості сталевої труби Механічні

A335 LOW - сплава труба	ЮНО Номер	Врожайність ksi	Сила на розтяг ksi	Подовження %	Роквелл	Брінелл
P1	K11522	30	55	30	–	–
P2	K11547	30	55	30	–	–
P5	K41545	40	70	30	–	207 Макс
P9	S50400	30	60	30	–	–
P11	K11597	30	60	20	–	–
P12	K11562	32	60	30	–	174 Макс
P22	K21590	30	60	30	–	–
P91	K91560	60	85	20	–	–

Вимоги до тестування

Поперечний/поздовжній: Напруження та сплющення, твердість, випробування на вигин - Для матеріалу, який був теплом -, обробленим у партії печей, ці випробування повинні бути зроблені на 5% труб від кожного числа теплової партії. Для менших лотів, як мінімум, потрібно перевірити одну трубу

ASTM A335 Gr. P91 має твердість 250 кб / 265 HV (25 HRC)

Гідро -випробування: слід застосовувати до кожної довжини труби

Нон -- Деструктивний електричний тест є необов’язковим

Діаметр допусків

A335	Над	Під
NPS [DN]	в.	мм	в.	мм
1/8 до 1 1/2/dn 6 до 40	1/64 (0.015)	0.4	1/64 (0.015)	0.4
Над 1 1 / 2 до 4 / dn 40 до 100	1/32 (0.031)	0.79	1/32 (0.031)	0.79
Понад 4 до 8 / ДН 100 до 200	1/16 (0.062)	1.59	1/32 (0.031)	0.79
Понад 8 до 12 / дн 200 до 300	3/32 (0.093)	2.38	1/32 (0.031)	0.79
Понад 12 /> DN 300	+/- 1% вказаного зовнішнього діаметра

Товщина стіни

Допуски в WT, у %, із зазначених:

1/8 до 2 1/2 [6 до 65] в т.ч., усі співвідношення T/D: понад 20%, до 12,5%

Вище 2 1/2 [65], t/d <або=5%: понад 22,5%, до 12,5%

Вище 2 1/2 [65], t/d> 5%: понад 15%, до 12,5%

t=вказана товщина стіни; D=вказаний зовнішній діаметр)

Довідкова таблиця ASTM Vs. EN

Chrome Moly Pipes: Werkstoff vs en vs ASTM
Werkstoff /din	Накопичуватися	ASTM
1.5415	16mo3	A335 клас P1
1.7335	13CRMO4-5	A335 клас P11, P12
1.7380	10CRMO9-10	A335 клас P22
1.7362	X11crmo5	A335 клас P5
		A335 клас P9
1.4903	X10crmovnb9-1	A335 клас P91
