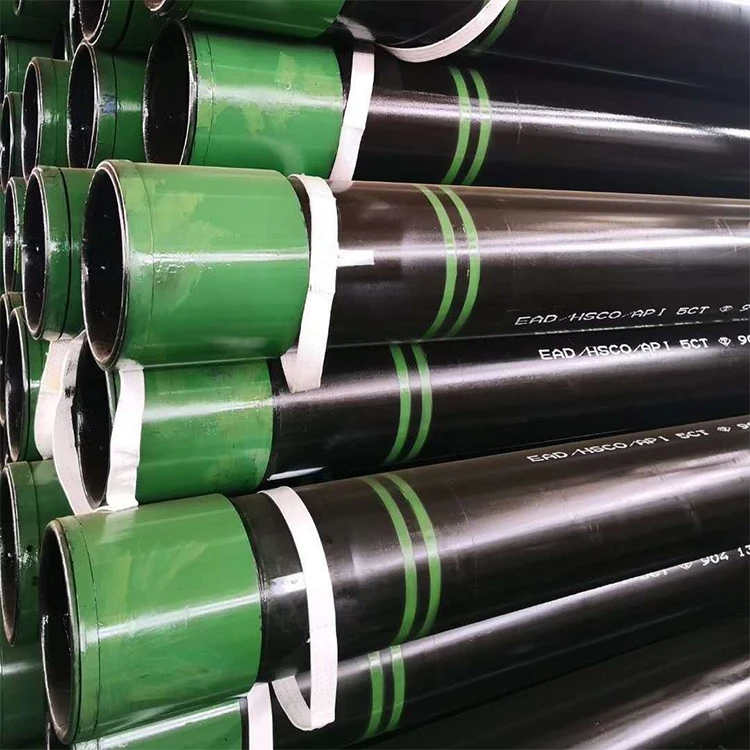

Труби OCTG класу H40 API 5CTце найпростіша та найнижча{0}}марка сталі для буріння та видобутку нафти. Це відповідає вимогамAPI Spec 5CTстандарт і належить доOCTGКатегорія (Oil Country Tubular Goods).
Через свою відносно низьку міцність труби H40 переважно використовуються внеглибокі свердловини, нафтові та газові свердловини низького{0}}тиску, іколодязі на воду. Це високо-рентабельний вибір для розробки нафтових родовищ, особливо в не-корозійних середовищах, де не потрібні високі механічні характеристики.
Шукаєте найекономічніші труби для неглибоких свердловин?Отримайте-пряму цінову пропозицію на труби API 5CT H40 сьогодні.
Таблиця специфікацій API 5CT Grade H40
| Пункт | опис |
| Стандартний | API Spec 5CT |
| Рівень продукту | PSL1, PSL2, PSL3 |
| Кінець Закінчити | NUE (не-зміщений кінець), EUE (зовнішній зміщений кінець), IJ (інтегральне з’єднання) |
| Тип підключення | Муфта NUE, муфта EUE, високоякісні газо{0}}герметичні з’єднання |
| Тип процесу | Безшовні (SMLS) або електрозварні (ERW) |
| Загальний зовнішній діаметр (OD) | 1.050" – 4 1/2" |
| Умови доставки | Як рулонний або нормалізований |
Хімічна будова та механічні властивості
Хімічна структура
Примітка: вимоги API 5CT щодо хімічного складу H40 відносно гнучкі; основна увага приділяється механічним характеристикам.
| Оцінка | Карбон (C) | Марганець (Mn) | Фосфор (P) | Сірка (S) | Кремній (Si) |
| H40 | Немає обов'язкових вимог | Немає обов'язкових вимог | Менше або дорівнює 0,030% | Менше або дорівнює 0,030% | Немає обов'язкових вимог |
Механічні властивості
| Власність | Значення (клас H40) |
| Межа текучості | 276 - 552 МПа (40,000 - 80,000 psi) |
| Міцність на розрив | Більше або дорівнює 414 МПа (60 000 psi) |
| Подовження | Розраховується за формулою (зазвичай > 15-20%) |
| Твердість | Немає обов'язкових вимог до максимальної твердості |
Специфікація та розмір трубок API 5CT H40
Загальні стандартні розміри API (Вибір):
| Номінальний зовнішній діаметр (дюйми) | Номінальний OD (мм) | Товщина стінки (мм) | Оцінка | Підключення |
| 1.050" | 26.67 | 2.87 - 3.91 | H40 | НУЕ/ЄЄЕ |
| 1.315" | 33.40 | 3.38 - 4.55 | H40 | НУЕ/ЄЄЕ |
| 1.900" | 48.26 | 3.68 - 5.08 | H40 | НУЕ/ЄЄЕ |
| 2 3/8" | 60.33 | 4.24 - 5.54 | H40 | НУЕ/ЄЄЕ |
| 2 7/8" | 73.02 | 5.51 - 7.82 | H40 | НУЕ/ЄЄЕ |
| 3 1/2" | 88.90 | 5.49 - 9.52 | H40 | НУЕ/ЄЄЕ |
Застосування труб API 5CT H40
Розробка неглибоких свердловин: Оскільки тиск низький, H40 достатньо, щоб витримати вагу струни.
Водонагнітальні свердловини: Використовується для сільськогосподарського зрошення та відкачування промислової води з колодязів.
Метан вугільних пластів (CBM): Часто низький тиск; H40 є дуже економічним рішенням.
Ремонт старої криниці: Використовується як вкладиш у не-несучих-секціях для ремонту.
Не{0}}кисле середовище: Підходить для звичайних колодязів без H2S або CO2корозії.
Процес виробництва труб OCTG API 5CT H40
Підготовка сировини: Вибір сумісної сталевої заготовки (для SMLS) або гарячекатаної смуги (для ERW).
Процес формування:
Безшовні (SMLS): Нагрівання заготовки → Проколювання → Прокатка → Проклейка.
Електрозахисне зварювання (ERW): Холодне{0}}згинання смуги → Високочастотне{1}}індукційне зварювання → Термічна обробка зварювання.
Термічна обробка (необов'язково): H40 зазвичай поставляється в стані-прокатного або нормалізованого стану.
Засмучує: За запитом замовлення кінці труби піддаються гарячому-усадженню для збільшення товщини (для з’єднань EUE).
Нарізка різьби: Обробка різьби на токарних верстатах з ЧПК (НУЕ або ЕУЕ).
Покриття та маркування: Зовнішнє напилення антикорозійної фарби та трафаретне нанесення логотипу API, сорту, розміру та числа нагрівання.
Остаточний контроль якості: Остаточна комплексна перевірка перед складуванням.
Вимоги до тесту
Для забезпечення безпеки в свердловині труби H40 повинні пройти ряд суворих випробувань:
Гідростатичне випробування: 100% індивідуальне випробування труби, щоб гарантувати відсутність витоку під імітованим свердловинним тиском.
Тест на сплющування: Головним чином для труб ERW для перевірки якості зварного шва.
Випробування на розтяг: Перевірка того, що межа текучості, міцність на розрив і подовження відповідають стандартам.
Перевірка розмірів: перевірка OD, ID, товщини стінки, довжини та прямолінійності.
Перевірка різьби: Перевірка форми різьби, свинцю, конусності тощо, щоб переконатися в цілісності пломби.
Не-руйнівний контроль (NDT): Зазвичай потрібно для PSL2 і вищих рівнів (ультразвуковий або електромагнітний контроль).
Спеціальна трубна фабрика API 5CT H40
Обладнання для випробувань гарячекатаних труб OCTG API 5CT H40
Сертифікат API 5CT H40 для труб з нафтової сталі
FAQ
Які матеріали використовуються в API 5CT?
API 5CT є міжнародним стандартом дляOCTG (Oil Country Tubular Goods), зокремаОбсадні та НКТвикористовується в нафтових і газових свердловинах. Використовувані «матеріали» — це вуглецеві та леговані сталі, які класифікуються на різні видиОцінкиіГрупина основі їх хімічного складу, міцності та передбачуваного середовища.
| Оцінка групи | Найпоширеніші оцінки | характеристики | Загальна програма |
| 1 група | J55, K55, N80 | Економічна, Вуглецева сталь | Мілкі та середні колодязі |
| 2 група | L80, C90, T95 | Обмежена твердість | Кислий сервіз ( H2SH2S середовища) |
| 3 група | P110 | Висока міцність | Глибокі свердловини під високим{0}}напором |
| 4 група | Q125 | Над-висока міцність | Критичні свердловини з екстремальним тиском |
У чому різниця між API 5CT іAPI 5L?
Найпростіший спосіб відрізнити їх - за їхрозташування та напрямок: API 5CTйдевниз у колодязь(Вертикаль), покиAPI 5Lйдепо землі(Горизонтальний).
| Особливість | API 5CT | API 5L |
| Загальна назва | Обсадна труба (OCTG) | Лінійна труба |
| Напрямок | Вертикальний (забійний) | Горизонтальний (крос-кантрі) |
| Оцінки | J55, K55, N80, L80, P110 | гр. B, X42, X52, X60, X65, X70 |
| Основний тиск | Зовнішній (Згорнути) | Внутрішній (вибух) |
| Спосіб приєднання | Різьбові з'єднання | Зварювання (скошені кінці) |
| Тестування фокусу | Твердість, випробування на згортання | НК зварних швів, гідростатичні випробування |
