Опис продукції
Вуглецева трубка - це високий матеріал продуктивності -, який має переваги легкої, високої міцності та корозійної стійкості, і широко використовується в автомобільній, авіаційній, спортивній техніці та інших галузях. Зазвичай використовувані вуглецеві трубки мають діаметри від 10 до 80 мм, максимальна довжина між 10 метрів, а товщина - від 0,5 до 5 мм. Типові сорти матеріалів з вуглецевої сталі в API 5L ступінь B, X42 до X70, ASTM A106 B, ASTM A53 B, ASTM A252 3 клас та ASTM A333 6 клас тощо.

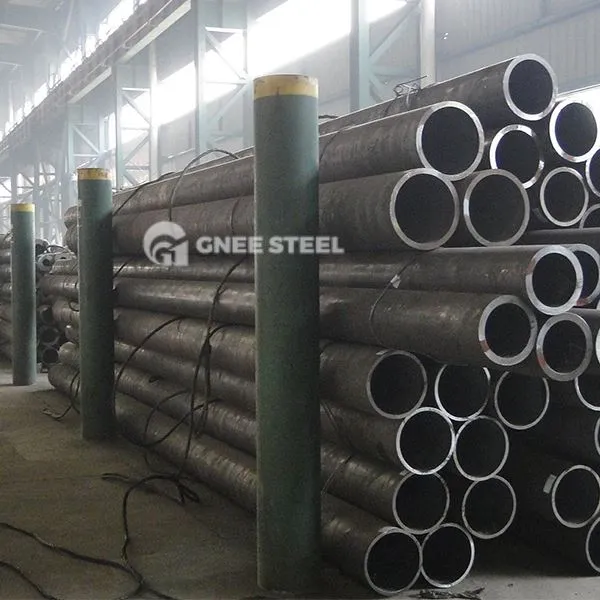

Назва продукту:Безшовна труба, безшовна сталева труба, безшовна вуглецева сталева труба, вуглецева безшовна сталева труба, безшовна лінійна труба
Застосування:Для конвальгії, вода та нафта для передачі рідини
Розмір:OD: 10.3-1219.2mm
WT: 1,65-60мм
Довжина: 5,8/6/11,8/12м
Поверхня:змащений або неоягнутий
Закінчується:Звичайні кінці, скошені трубкою
Пакет:за пакетом або масою
Стандарт і сорт:API 5L /ASTM A106, клас B; ASTM A53, Gr.A, Gr.B; DN 17175/EN10216-2, клас ST35, ST45, ST52, 13CRMO44; DIN 2391/EN10305-1, клас ST35, ST45, ST52; DIN 1629/EN10216-1, клас ST37, ST45, ST52; JIS G3429 STH11; JIS G3429 STH12; JIS G3429 STH21; JIS G3429 STH22
Специфікація продуктів
Стандарти та оцінки вуглецевої сталі та оцінки
ASTM A106 Gr. B в безшовному (відмінності між ASTM A106 та A53)
ASTM A53 Gr. A, B в безшовному, звареному ERW та цинковому покритій, гарячій -, змовіла оцинкована сталева труба
ASTM A179 Gr. C в безшовному (для безшовного холоду, намальованого низькокутним сталевим теплом - обмінник та конденсаторні трубки)
ASTM A192 (для безшовних труб з вуглецевої сталі для високої служби тиску -)
ASTM A252 (для зварених і безшовних сталевих труб)
ASTM A333 Gr . 1, 2, 3, 4, 5, 6 (для безшовної та звареної сталевої труби для низької - обслуговування температури та інших застосувань з необхідною процвітністю)
ASTM A134 та ASTM A135 (для електричного опору, зварених сталевих трубах ERW)
API 5L Труба, ISO 3183 / API 5L Gr. A, B, X42, X46, X52, X56, X60, X65, X70, X80 в безшовній та звареній (LSAW, SSAW, ERW) сталева труба, для нафтопромисловості та природного газу, сталеві труби для систем транспортування трубопроводів.
DIN 2440 Безшовні та зварені сталеві труби застосовуються до середніх - вагових труб, придатних для викручування. (DIN2444 сталеві трубки з цинковим покриттям для гарячого гальванування)
CSZ Z245 Безшовна та ERW зварна труба (низька - частота електрична зварна труба, виключена), пилорама сталева труба, яка призначена для масляних і газопровідних систем.
NBR 8261 Холод - намальована, холодна форма -, зварна сталева труба, в круговому поперечному кросі - розділ, квадратний або прямокутний, застосований до конструкційних цілей.
AWWA C-200 для сталевої водопровідної труби
Більше стандартів матеріалів доступний у випадку спеціальної вимоги
Хімічний склад труб CS та механічні властивості
|
стандартний |
Сорт |
Хімічні компоненти (%) |
Механічні властивості |
|||||
|
C |
Сина |
Мн |
P |
S |
Міцність на розтяг (MPA) |
Міцність виходу (MPA) |
||
|
ASTM A53 |
A |
Менше або дорівнює 0,25 |
- |
Менше або дорівнює 0,95 |
Менше або дорівнює 0,05 |
Менше або дорівнює 0,06 |
Більше або дорівнює 330 |
Більше або дорівнює 205 |
|
B |
Менше або дорівнює 0,30 |
- |
Менше або дорівнює 1,2 |
Менше або дорівнює 0,05 |
Менше або дорівнює 0,06 |
Більше або дорівнює 415 |
Більше або дорівнює 240 |
|
|
ASTM A106 |
A |
Менше або дорівнює 0,30 |
Більше або дорівнює 0,10 |
0.29-1.06 |
Менше або дорівнює 0,035 |
Менше або дорівнює 0,035 |
Більше або дорівнює 415 |
Більше або дорівнює 240 |
|
B |
Менше або дорівнює 0,35 |
Більше або дорівнює 0,10 |
0.29-1.06 |
Менше або дорівнює 0,035 |
Менше або дорівнює 0,035 |
Більше або дорівнює 485 |
Більше або дорівнює 275 |
|
|
ASTM A179 |
A179 |
0.06-0.18 |
- |
0.27-0.63 |
Менше або дорівнює 0,035 |
Менше або дорівнює 0,035 |
Більше або дорівнює 325 |
Більше або дорівнює 180 |
|
ASTM A192 |
A192 |
0.06-0.18 |
Менше або дорівнює 0,25 |
0.27-0.63 |
Менше або дорівнює 0,035 |
Менше або дорівнює 0,035 |
Більше або дорівнює 325 |
Більше або дорівнює 180 |
|
API 5L PSL1 |
A |
0.22 |
- |
0.9 |
0.03 |
0.03 |
Більше або дорівнює 331 |
Більше або дорівнює 207 |
|
B |
0.28 |
- |
1.2 |
0.03 |
0.03 |
Більше або дорівнює 414 |
Більше або дорівнює 241 |
|
|
X42 |
0.28 |
- |
1.3 |
0.03 |
0.03 |
Більше або дорівнює 414 |
Більше або дорівнює 290 |
|
|
X46 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Більше або дорівнює 434 |
Більше або дорівнює 317 |
|
|
X52 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Більше або дорівнює 455 |
Більше або дорівнює 359 |
|
|
X56 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Більше або дорівнює 490 |
Більше або дорівнює 386 |
|
|
X60 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Більше або дорівнює 517 |
Більше або дорівнює 448 |
|
|
X65 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Більше або дорівнює 531 |
Більше або дорівнює 448 |
|
|
X70 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
Більше або дорівнює 565 |
Більше або дорівнює 483 |
|
|
API 5L PSL2 |
B |
0.24 |
- |
1.2 |
0.025 |
0.015 |
Більше або дорівнює 414 |
Більше або дорівнює 241 |
|
X42 |
0.24 |
- |
1.3 |
0.025 |
0.015 |
Більше або дорівнює 414 |
Більше або дорівнює 290 |
|
|
X46 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Більше або дорівнює 434 |
Більше або дорівнює 317 |
|
|
X52 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Більше або дорівнює 455 |
Більше або дорівнює 359 |
|
|
X56 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Більше або дорівнює 490 |
Більше або дорівнює 386 |
|
|
X60 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Більше або дорівнює 517 |
Більше або дорівнює 414 |
|
|
X65 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Більше або дорівнює 531 |
Більше або дорівнює 448 |
|
|
X70 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Більше або дорівнює 565 |
Більше або дорівнює 483 |
|
|
X80 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
Більше або дорівнює 621 |
Більше або дорівнює 552 |
|
Допуски вуглецевої труби та трубки
|
Типи труб |
Розміри труби (мм) |
Допуски |
|
Гаряче згорнуто |
Оди<50 |
± 0,50 мм |
|
OD більше або дорівнює 50 |
±1% |
|
|
Мас<4 |
±12.5% |
|
|
WT 4-20 |
+15%, -12.5% |
|
|
WT>20 |
±12.5% |
|
|
Холодний |
OD 6-10 |
± 0,20 мм |
|
OD 10-30 |
± 0,40 мм |
|
|
OD 30-50 |
±0.45 |
|
|
OD>50 |
±1% |
|
|
WT менше або дорівнює 1 |
± 0,15 мм |
|
|
WT 1-3 |
+15%, -10% |
|
|
WT >3 |
+12.5%, -10% |
Застосування вуглецю безшовного
|
Типи |
Застосування |
|
Структурні цілі |
Загальна структура та механічні |
|
Рідкі послуги |
Нафта, газ та інші рідини, що передаються |
|
Трубка котла з низьким і середнім тиском |
Виробництво пари та котла |
|
Служба гідравлічних стовпів |
Гідравлічна підтримка |
|
Автоматичний напів - кожух вала |
Auto SEM - Корпус вала |
|
Лінійна труба |
Нафта і газ, що перевозиться |
|
Трубки та кожух |
Нафта і газ, що перевозиться |
|
Свердлите труби |
Добре свердління |
|
Геологічна бурова труба |
Геологічне буріння |
|
Трубки для печей, Трубки з теплообмінників |
Трубки для печей, теплообмінники |
|
Охолоджена водопровідна труба |
Парова/конденсатна труба |
Труба теплообмінника |
Морська/морська труба |
Днопоглиблення |
Промислова труба |
|
Нафтогазова труба |
Пожежна бойова труба |
Будівництво/конструкція труби |
Зрошувальна труба |
Злив/каналізація |
Котел |
Таблиця розміру вуглецю
| NPS | O.D | ANSI B36.10 B36.19 Товщина стіни | ||||||||||||||
| мм | у | мм | Sch5 | Sch10s | Sch10 | Sch20 | Sch30 | Sch40s | Std | Sch40 | Sch60 | Sch80 | X | Sch80s | Sch100 | Xxs |
| 8 | 1/4 | 13.72 | - | 1.65 | - | - | - | 1.73 | 1.73 | 1.73 | - | 3.02 | 3.02 | 3.02 | - | - |
| 10 | 3/8 | 17.14 | - | 1.65 | - | - | - | 2.31 | 2.31 | 2.31 | - | 3.2 | 3.2 | 3.2 | - | - |
| 15 | 1/2 | 21.34 | 1.65 | 2.11 | - | - | - | 2.77 | 2.77 | 2.77 | - | 3.73 | 3.73 | 3.73 | - | 7.47 |
| 20 | 3/4 | 26.67 | 1.65 | 2.11 | - | - | - | 2.87 | 2.87 | 2.87 | - | 3.91 | 3.91 | 3.91 | - | 7.82 |
| 25 | 1 | 33.4 | 1.65 | 2.77 | - | - | - | 3.38 | 3.38 | 3.38 | - | 4.55 | 4.55 | 4.55 | - | 9.09 |
| 32 | 1 1/4 | 42.16 | 1.65 | 2.77 | - | - | - | 3.56 | 3.56 | 3.56 | - | 4.85 | 4.85 | 4.85 | - | 9.7 |
| 40 | 1 1/2 | 48.26 | 1.65 | 2.77 | - | - | - | 3.68 | 3.68 | 3.68 | - | 5.08 | 5.08 | 5.08 | - | 10.16 |
| 50 | 2 | 60.32 | 1.65 | 2.77 | - | - | - | 3.91 | 3.91 | 3.91 | - | 5.54 | 5.54 | 5.54 | - | 11.07 |
| 65 | 2 1/2 | 73.02 | 2.11 | 3.05 | - | - | - | 5.16 | 5.16 | 5.16 | - | 7.01 | 7.01 | 7.01 | - | 14.02 |
| 80 | 3 | 88.9 | 2.11 | 3.05 | - | - | - | 5.49 | 5.49 | 5.49 | - | 7.62 | 7.62 | 7.62 | - | 15.24 |
| 90 | 31/2 | 101.6 | 2.11 | 3.05 | - | - | - | 5.74 | 5.74 | 5.74 | - | 8.08 | 8.08 | 8.08 | - | - |
| 100 | 4 | 114.3 | 2.11 | 3.05 | - | - | - | 6.02 | 6.02 | 6.02 | - | 8.56 | 8.56 | 8.56 | - | 17.12 |
| 125 | 5 | 141.3 | 2.77 | 3.4 | - | - | - | 6.55 | 6.55 | 6.55 | - | 9.53 | 9.53 | 9.53 | - | 19.05 |
| 150 | 6 | 168.28 | 2.77 | 3.4 | - | - | - | 7.11 | 7.11 | 7.11 | - | 10.97 | 10.97 | 10.97 | - | 21.94 |
| 200 | 8 | 219.08 | 2.77 | 3.4 | - | 6.35 | 7.04 | 8.18 | 8.18 | 8.18 | 10.31 | 12.7 | 12.7 | 12.7 | 15.09 | 22.22 |
| 250 | 10 | 273.05 | 3.4 | 3.76 | - | 6.35 | 7.8 | 9.27 | 9.27 | 9.27 | 12.7 | 12.7 | 12.7 | 15.09 | 18.26 | 25.4 |
| 300 | 12 | 323.85 | 3.96 | 4.57 | - | 6.35 | 8.38 | 9.52 | 9.52 | 10.3 | 14.27 | 12.7 | 12.7 | 17.48 | 21.44 | - |
| 350 | 14 | 355.6 | 3.96 | 4.78 | 6.35 | 7.92 | 9.52 | *9.52 | 9.52 | 11.13 | 15.09 | 12.7 | 12.7 | 19.05 | 23.83 | - |
| 400 | 16 | 406.4 | 4.19 | 4.78 | 6.35 | 7.92 | 9.52 | *9.52 | 9.52 | 12.7 | 16.66 | 12.7 | 12.7 | 21.44 | 26.19 | - |
| 450 | 18 | 457.2 | 4.19 | 4.78 | 6.35 | 7.92 | 11.12 | *9.52 | 9.52 | 14.27 | 19.05 | 12.7 | 12.7 | 23.82 | 29.36 | - |
| 500 | 20 | 508 | 4.78 | 5.54 | 6.35 | 7.92 | 12.7 | *9.52 | 9.52 | 15.09 | 20.62 | 12.7 | 12.7 | 26.19 | 32.54 | - |
| 550 | 22 | 558.8 | 4.78 | 5.54 | 6.35 | 7.92 | 12.7 | *9.52 | 9.52 | - | 22.22 | 12.7 | 12.7 | 28.58 | 34.92 | - |
| 600 | 24 | 609.6 | 5.54 | 6.35 | 6.35 | 7.92 | 14.27 | *9.52 | 9.52 | 17.48 | 24.61 | 12.7 | 12.7 | 30.96 | 38.89 | - |
| 650 | 26 | 660.4 | - | *7.92 | 7.92 | 12.7 | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 700 | 28 | 711.2 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 750 | 30 | 762 | 6.35 | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 800 | 32 | 812 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | 17.48 | - | 12.7 | 12.7 | - | - | - |
| 850 | 34 | 863.6 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | 17.48 | - | 12.7 | 12.7 | - | - | - |
| 900 | 36 | 914.4 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | 19.05 | - | 12.7 | 12.7 | - | - | - |
| 950 | 38 | 965.2 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1000 | 40 | 1016 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1050 | 42 | 1066.8 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1100 | 44 | 1117.6 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1150 | 46 | 1168.4 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1200 | 48 | 1219.2 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1300 | 52 | 1320.8 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | - |
| 1350 | 54 | 1371.6 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | - |
| 1400 | 56 | 1422.4 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | - |
| 1500 | 60 | 1524 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1600 | 64 | 1625.6 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1700 | 68 | 1727.2 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1800 | 72 | 1828.8 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1900 | 76 | 1930.4 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 2000 | 80 | 2032 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
Виробничий процес
