Опис продукції
ASTM A192/ASME SA192 покриває мінімальну товщину - -, безшовна вуглецева сталева котла та трубки для перегріву для високої служби тиску -.
Розміри та товщина труб, які зазвичай надаються цій специфікації, становлять від 1/2 дюйма до 7 дюймів (12,7 до 177,8 мм) зовнішнього діаметра та 0,085 до 1000 дюймів (2,2 до 25,4 мм), включеним, як мінімум товщини стінки. Трубки, що мають інші розміри, можуть бути забезпечені, за умови, що такі трубки відповідають усім іншим вимогам цієї специфікації.
Значення, зазначені в будь -якому дюймі - одиниць фунта або одиницях SI, повинні розглядатися окремо як стандартні. У тексті підрозділи Si показані в дужках. Значення, зазначені в кожній системі, не є точними еквівалентами; Тому кожна система повинна використовуватися незалежно від іншої. Поєднання значень з двох систем може призвести до не - відповідності специфікаціям. Дюйм - одиниці фунтів застосовуються, якщо в порядку не вказано "m" позначення цієї специфікації.
Зовнішній діаметр: 12,7-177,8 мм
Товщина стінки: 2,2-25,4 мм
Довжина: 6-32м
Тип: Пряма трубка, u - Трубка згин
Термічна обробка:
Гарячі - готові трубки не повинні обробляти тепло. Холодні готові трубки повинні бути оброблені теплом після остаточного холоду -, що закінчується при температурі 1200 градусів F [650 градусів] або вище.
Стандартна специфікація
ASTM A192/ASME SA192 Високий - Хімічний склад котла з вуглецевої сталі тиску
| Сорт | Хімічний склад (%) | |||||
| Тип | C | Сина | Мн | P | S | |
| ASTM A192/ASME SA192 | Безшовний | 0.06~0.18 | 0,25max | 0.27~0.63 | 0,035max | 0,035max |
ASTM A192/ASME SA192 Механічна властивість котла
| Сорт | Подовження % | Тест на розтяг MPA або N/MM2 | |
| A | Міністерство врожаю | Сила на розрив | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
ASTM A192/ASME SA192 Сталева трубка для твердості котла
| Номер твердості Брінелла | Номер твердості Роквелла |
| (Трубки 0,200 дюйма [5,1 мм] і над товщиною стінки) | (Трубки менше 0,200 дюйма. [5,1 мм] товщина стінки) |
| 137 год | 77 HRB |
| Розміри труб для теплообмінників та конденсаторів та котла | |||||||||||
| Зовнішній діаметр | Bwg | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Товщина стіни мм | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| мм | дюйм | Вага кг/м | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Форма трубки:Прямий & u - Bend & Finned & Coiled | |||||||||||
| Трубка з нержавіючої сталі:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216 - 5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
| СТЕЛЬНА ТРУБА ВЕЛИКОГО І ЛЮБОВОГО:A/SA178,A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214 | |||||||||||

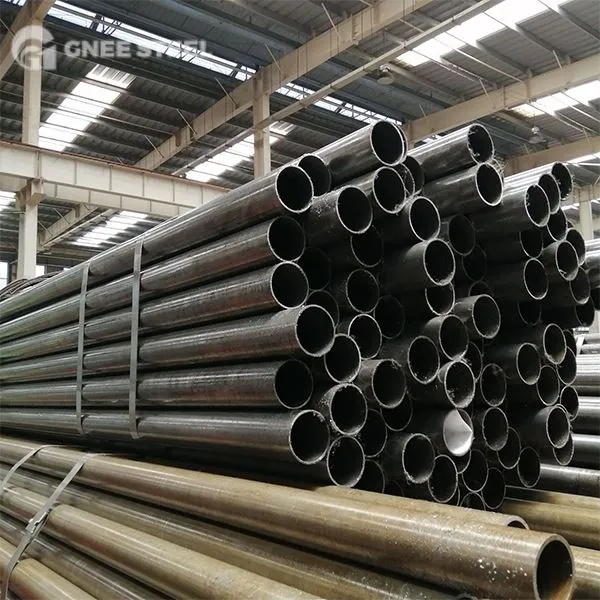

GNEE A192/SA192 Труба на складі
A192 Boiler Tubes - SA192 Boilers And Pressure Vessel Tubes - Boilers And Pressure Vessels - Carbon Steel - High-Temperature Service Applications - High-Temperature Services - Pressure Vessels - безшовні труби та труби - A192 НЕМАЛЬНІ СТЕЛЬНІ ТУБКИ - ASME SA192 Сталеві трубки - ASME SA192 Трубки супергірера - SuperheAters {{18} Трубні вироби
Порівняння ASTM A192/SA192 та інших матеріалів з вуглецевої сталі та труб
- Проти ASTM A106 Gr.B:Труба з вуглецевої сталі ASTM A106 Gr.B зазвичай використовується для високої температури -, висока - трубопроводи тиску, але вона не спеціально розроблена для мінімальної товщини стінки, необхідної для котлів/перевірок. ASTM A106 GR.B Вуглецева сталева труба, як правило, має більш товсті стінки, ніж A192/SA192 тієї ж специфікації, пропонуючи більш високий тиск - підшипник, але трохи нижча передача тепла та більша вартість. Труба з вуглецевої сталі ASTM A106 Gr.B зазвичай використовується в основних пароплавах котла та лініях живильної води, тоді як ASTM A192/SA192 Труба з вуглецевої сталі спеціально розроблена для супергеатрів та котлових пачок теплообмінника, де потрібні тонкі стінки для ефективної передачі тепла.
- Проти ASTM A210 GR.A1:ASTM A210 GR.A1 - це середня - вуглецева марганцева сталева безшовна трубка, що використовується в котлах та перевістках. Завдяки більш високому вмісту вуглецю його міцність і твердість перевершують A192/SA192, і вона в основному використовується в додатках, що вимагають більшої міцності.
Необхідні випробування та перевірки для ASTM A192/SA192 Труба з вуглецевої сталі
- Випробування на розтяг: це проводиться на зразках, взяті з кожної партії сталевої трубки для перевірки міцності на розрив, міцності на врожайність та подовження.
- Тест на твердість: це зазвичай проводиться на кожній трубці або партії.
- Випробування гідравлічного тиску: це обов'язково для кожної трубки. Тест -тиск дуже високий і підтримується принаймні 5 секунд, щоб переконатися, що не існує витоку або постійної деформації, забезпечуючи безпеку під тиском.
- Не - Деструктивне тестування: Стандарт, як правило, вимагає тестування Едді поточного або ультразвукового тестування (або комбінації обох) для виявлення поздовжніх дефектів, і це потрібно виконувати на кожній трубці.
Використання та додаток:
1. Трубки Boiler: Трубки A192/SA192 в основному використовуються в системах котлів для високих застосувань тиску та перегріву. Вони широко використовуються в електростанціях, теплової енергетики та промислових котлах для генерації пари. Труби A192/SA192 демонструють чудову теплопровідність та високу міцність на розрив, що робить їх придатними для обробки підвищених температур та тиску.
2. Обміняйте, трубки A192/SA192 використовуються в теплообмінниках, де потрібна ефективна передача тепла. Ці трубки часто використовуються в додатках, що включають рідину - до - рідині або газу - до - теплообміна з рідиною, наприклад, в системах HVAC, одиниці холодильного та промислового процесу. Безшовна конструкція труб A192/SA192 забезпечує гладкий потік рідини і мінімізує падіння тиску.
3. Конденсатори: Труби A192/SA192 знаходять додатки в конденсаторних підрозділах, які входять до різних систем, таких як електростанції та холодильні одиниці. Конденсатори відповідають за перенесення тепла з пари в рідкий стан, а труби A192/SA192 пропонують для цього чудові можливості тепловіддачі.
4. Петролев -рафінування: Труби A192/SA192 періодично використовуються в процесах переробки нафти, особливо в додатках, що включають високу температуру- та високі - рідини тиску. Ці трубки використовуються для теплообміну, транспорту рідини та інших критичних функцій в операціях з переробки.
